低滲油藏選擇氣驅(qū)是由于與高滲透油藏相比，氣體在低滲透油藏中運(yùn)移能力減弱，氣竄時(shí)間大大延緩，延長(zhǎng)油田低滲油藏已開始注入氣，如注入二氧化碳，且取得了一定的效果。

低滲透油藏采用常規(guī)的注水、注氣方法能改善低滲透油藏的開發(fā)效果，但是在開發(fā)中后期易出現(xiàn)“注不進(jìn)”、或水竄和氣竄，注入流體波及效率低，導(dǎo)致低滲透油藏動(dòng)用程度低，采收率低。目前常用的方法有：聚合物驅(qū)、表面活性劑驅(qū)、堿水驅(qū)、泡沫驅(qū)。

含氟表面活性劑是表面活性劑驅(qū)采用的一種表面活性劑，其以氟碳鏈為非極性基團(tuán)的表面活性劑，即以氟原子部分或全部取代碳?xì)滏溕系臍湓印７急砻婊钚詣┚哂懈弑砻婊钚?，高熱力學(xué)和化學(xué)穩(wěn)定性。因此，含氟表面活性劑是目前表面活性劑驅(qū)的主要研究方向。

針對(duì)現(xiàn)有技術(shù)的不足之處，提供一種驅(qū)、滲一體化驅(qū)油劑及其制備方法，所述驅(qū)、滲一體化驅(qū)油劑具有較低的表面界面張力，較好的乳化能力、抗鹽耐溫性，同時(shí)具有較好的增滲性能和驅(qū)油性能。

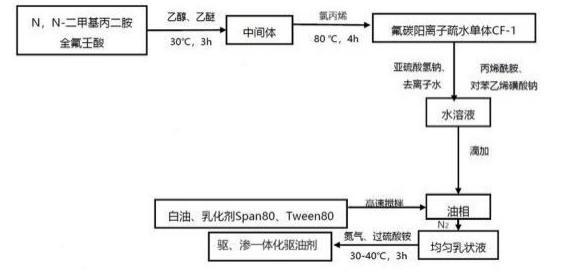

驅(qū)、滲一體化驅(qū)油劑的合成路線見圖1。

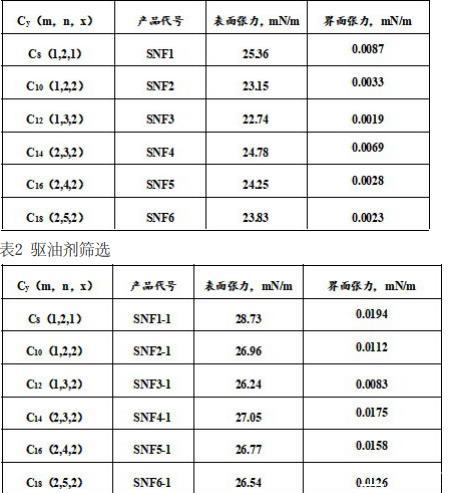

制得的驅(qū)、滲一體化驅(qū)油劑（SNF1至SNF6）的表面張力和界面張力，測(cè)試條件：60℃、5000rpm，濃度均為0.2%，測(cè)試結(jié)果見表1。表1中，y是驅(qū)、滲一體化驅(qū)油劑的親油碳鏈主鏈長(zhǎng)度，m是對(duì)苯乙烯磺酸鈉的反應(yīng)系數(shù),n是丙烯酰胺的反應(yīng)系數(shù),x是氟碳陽(yáng)離子疏水單體的反應(yīng)系數(shù)。

由表1可知，當(dāng)m、n、x的摩爾比為1：3：2時(shí)，制得的驅(qū)、滲一體化驅(qū)油劑的親油碳鏈主鏈長(zhǎng)度為12，此時(shí)該驅(qū)、滲一體化驅(qū)油劑的表面張力和界面張力均達(dá)到最低值。

抗鹽耐溫性能

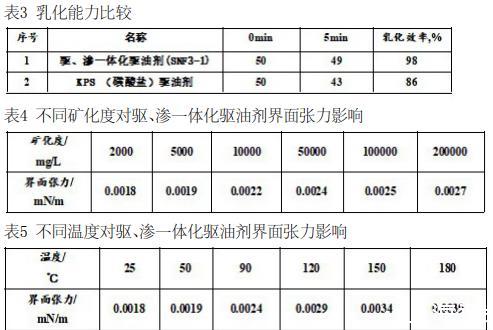

測(cè)試0.2%驅(qū)、滲一體化驅(qū)油劑水溶液在不同礦化度水、不同溫度下的界面張力，驅(qū)、滲一體化驅(qū)油劑具有較好的抗鹽抗溫性能,礦化度對(duì)界面張力影響較小。溫度在25℃至180℃范圍內(nèi)，對(duì)界面張力影響較小。

另外，滲一體化驅(qū)油劑平均粒徑、界面張力更小，滲吸采收率更高。
