合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 水面上單分子層膜通過(guò)磷脂光控開(kāi)關(guān)實(shí)現(xiàn)可逆光學(xué)控制——實(shí)驗(yàn)
> 界面張力儀測(cè)定不同pH值下椰子球蛋白的界面張力變化
> Kibron表面張力儀研究燒結(jié)礦聚結(jié)行為
> ?高分子表面活性劑HS-PA表征和性能、粒徑、表面張力、應(yīng)用性能測(cè)定——實(shí)驗(yàn)部分
> 基于界面張力消失法計(jì)算CO2-原油最小混相壓力
> 不同質(zhì)量濃度、pH、鹽度對(duì)三七根提取物水溶液表面張力的影響(一)
> 表面張力能怎么玩?下面就是一些常見(jiàn)的小實(shí)驗(yàn)方案~
> 什么是?LB膜分析儀?LB膜分析儀的工作原理及作用
> DHSO、AGE、TMHC構(gòu)建陽(yáng)離子有機(jī)硅表面活性劑DAT防水鎖性能(二)
> 一體化生物復(fù)合乳液研制及在碳酸鹽巖體積加砂壓裂中的應(yīng)用(一)
推薦新聞Info
-
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來(lái)源與終極解決方案
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——結(jié)果與討論、結(jié)論
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——摘要、材料與方法
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(三)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(二)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(一)
> 豬肉、雞肉和魚(yú)肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(三)
> 豬肉、雞肉和魚(yú)肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(二)
> 豬肉、雞肉和魚(yú)肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(一)
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤(rùn)濕性變化——結(jié)果與討論、結(jié)論
不同溫度下可溶解聚乙二醇低共熔溶劑的密度、電導(dǎo)率、表面張力等性質(zhì)(二)
來(lái)源:安徽化工 瀏覽 107 次 發(fā)布時(shí)間:2025-08-18
2.3電導(dǎo)率

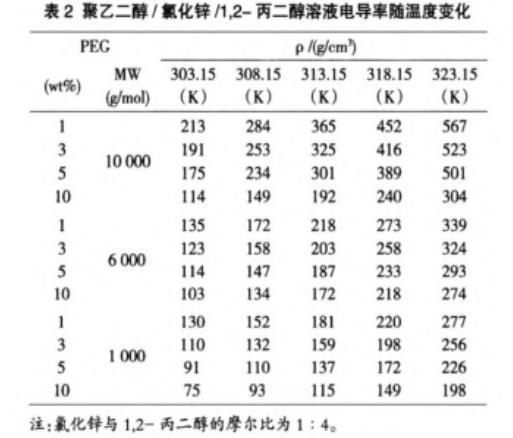

表2聚乙二醇/氯化鋅/1,2-丙二醇溶液電導(dǎo)率隨溫度變化

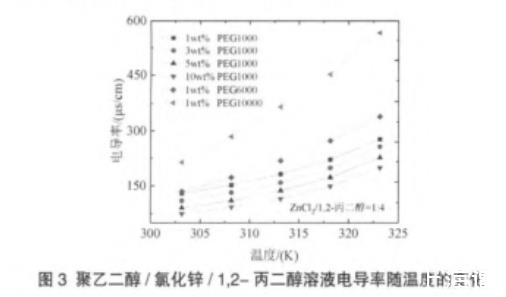

圖3聚乙二醇/氯化鋅/1,2-丙二醇溶液電導(dǎo)率隨溫度的變化
聚乙二醇/氯化鋅/1,2-丙二醇溶液的電導(dǎo)率與溫度變化的數(shù)據(jù)如表2所示。電導(dǎo)率對(duì)于電化學(xué)應(yīng)用非常重要。通常,電導(dǎo)率可能與電荷載體的遷移率有關(guān),而不是它們的數(shù)量。圖3顯示了在303.15 K~323.15 K范圍內(nèi)聚乙二醇/氯化鋅/1,2-丙二醇溶液的電導(dǎo)率隨溫度的變化,其中氯化鋅與1,2-丙二醇的摩爾比為1∶4。觀察到電導(dǎo)率落在70μS·cm-1~570μS·cm-1的范圍內(nèi),電導(dǎo)率隨溫度升高呈現(xiàn)單調(diào)增加,與之前的研究結(jié)論一致。由于溫度升高導(dǎo)致分子熱運(yùn)動(dòng)增強(qiáng)和氫鍵的弱化。當(dāng)聚乙二醇分子量為1 000 g/mol時(shí),聚乙二醇濃度為1 wt%、3 wt%、5 wt%和10 wt%。電導(dǎo)率的大小與聚乙二醇的濃度相反,可能因?yàn)檎扯入S聚乙二醇濃度增加而升高。當(dāng)聚乙二醇濃度為1 wt%時(shí),溶液電導(dǎo)率隨著分子量增加而增大,因?yàn)橄嗤瑵舛鹊木垡叶迹S著分子量增大,則導(dǎo)致聚合物鏈的數(shù)量減少,從而導(dǎo)致沿聚合物鏈的氫鍵位點(diǎn)密度降低,最終導(dǎo)致混合物中氫鍵弱化。溶液粘度隨著聚乙二醇分子量的增加而增加,粘度增加主要是聚乙二醇分子引起的,但能夠?qū)щ姷姆肿拥倪\(yùn)動(dòng)能力總體還是加強(qiáng)。
2.4表面張力

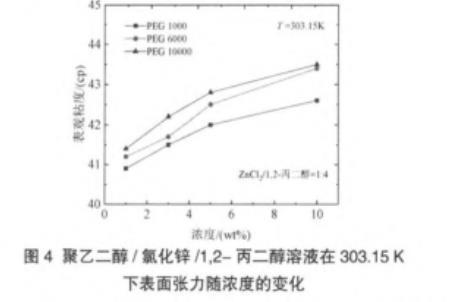

圖4聚乙二醇/氯化鋅/1,2-丙二醇溶液在303.15 K下表面張力隨濃度的變化
圖4表明聚乙二醇/氯化鋅/1,2-丙二醇溶液在303.15 K下表面張力隨聚乙二醇濃度的變化情況,聚乙二醇的濃度分別為1 wt%、3 wt%、5 wt%和10 wt%,分子量分別為1 000 g/mol、6 000 g/mol和10 000 g/mol,氯化鋅與1,2-丙二醇的摩爾比為1∶4。表面張力的數(shù)值在40 mN/m~45 mN/m的范圍內(nèi)。表面張力隨著聚乙二醇濃度升高而增加,并且在所研究的范圍內(nèi)隨著聚乙二醇分子量增加而增加,同時(shí),溶液的粘度隨著聚乙二醇濃度的增加而增加。這些研究結(jié)果與以往的研究規(guī)律相似。根據(jù)孔理論,溶液的平均孔尺寸可以使用以下公式計(jì)算:
其中:k是玻爾茲曼常數(shù),γ是溫度T下的表面張力。結(jié)果列于表3中??椎某叽绶秶?.63 A?~1.69 A?的范圍內(nèi)。此外,聚乙二醇/氯化鋅/1,2-丙二醇溶液的孔尺寸隨聚乙二醇濃度和分子量的升高而降低,這與聚乙二醇濃度的變化引起電導(dǎo)率隨聚乙二醇分子量的變化一致,而與聚乙二醇濃度引起粘度的變化相反。

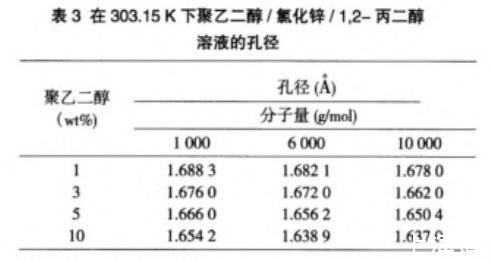

表3在303.15 K下聚乙二醇/氯化鋅/1,2-丙二醇溶液的孔徑
2.5密度與粘度的關(guān)聯(lián)
使用Doolittle型方程將表觀粘度與密度數(shù)據(jù)進(jìn)行關(guān)聯(lián),如以下方程所示:
式中:A和B是常數(shù),ρ是密度,V0是密堆體積。所關(guān)聯(lián)的結(jié)果列于表4中,包括A、B、V0相關(guān)系數(shù)和平均絕對(duì)偏差(AAD)。密度已經(jīng)非常成功地被用于和粘度進(jìn)行關(guān)聯(lián)。正如前人報(bào)道,聚乙二醇/氯化鋅/1,2-丙二醇溶液的表觀粘度隨密度增加而降低。表4中密堆體積在0.72~0.76 cm3/g的范圍內(nèi),并且分子量為10 000 g/mol、6 000 g/mol、1 000 g/mol聚乙二醇都顯示出隨聚乙二醇濃度增加而增加。聚乙二醇濃度相同時(shí),密堆體積隨著分子量的增加而增加。

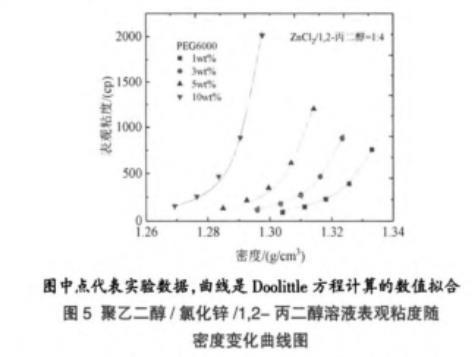

圖5聚乙二醇/氯化鋅/1,2-丙二醇溶液表觀粘度隨密度變化曲線圖

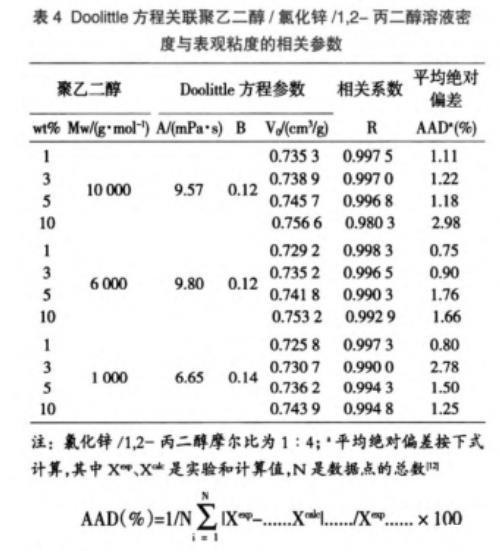

表4 Doolittle方程關(guān)聯(lián)聚乙二醇/氯化鋅/1,2-丙二醇溶液密度與表觀粘度的相關(guān)參數(shù)
注:氯化鋅/1,2-丙二醇摩爾比為1∶4;a平均絕對(duì)偏差按下式計(jì)算,其中Xexp、Xcalc是實(shí)驗(yàn)和計(jì)算值,N是數(shù)據(jù)點(diǎn)的總數(shù)
3結(jié)論
本研究中,我們發(fā)現(xiàn)了一種可以溶解聚乙二醇的低共熔溶劑。測(cè)定不同體系聚乙二醇/氯化鋅/1,2-丙二醇溶液在不同溫度下的密度、表觀粘度、電導(dǎo)率、表面張力等性質(zhì)。研究發(fā)現(xiàn),溫度的升高導(dǎo)致聚乙二醇/氯化鋅/1,2-丙二醇溶液密度和粘度降低,同時(shí)導(dǎo)電率增加,這是由于分子熱運(yùn)動(dòng)的增強(qiáng)和氫鍵的弱化原因。隨著聚乙二醇濃度的增加,密度和電導(dǎo)率顯著降低,而表面張力和粘度增加,這可能是因?yàn)榫垡叶兼湣澳┒恕毙?yīng)和鏈纏結(jié)的增強(qiáng)以及氫鍵的弱化。隨著聚乙二醇分子量的增加,粘度、界面張力和電導(dǎo)率增加而密度下降,這可以通過(guò)聚乙二醇鏈“末端”效應(yīng)、聚乙二醇鏈纏結(jié)和氫鍵的變化來(lái)解釋。對(duì)于所研究的聚乙二醇/氯化鋅/1,2-丙二醇溶液密堆體積在0.72~0.76 cm3/g范圍內(nèi)并且隨聚乙二醇濃度和分子量升高而增加。
